Zentralverriegelungsschalter Beifahrerseite

Auf der Fahrerseite sind beim Türöffner zwei Schalter für die Zentralverriegelung, mit denen man die Türen elektrisch verr- bzw. entriegeln kann. Auf der Beifahrerseite fehlen diese, können jedoch nachgerüstet werden. Nachstehende eine kurze Beschreibung. Eine ausführliche Anleitung findet ihr auf der Seite von Alex: Link ->

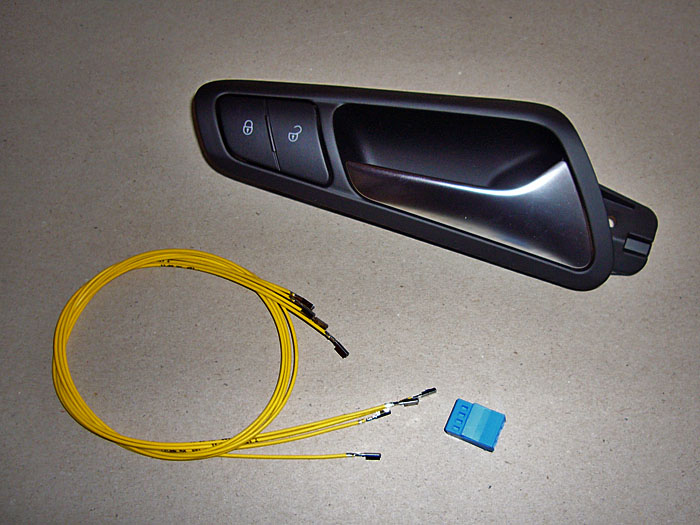

Bauteile fÜr den TÜröffner auf der Beifahrerseite

Bauteile für den Türöffner auf der Beifahrerseite

Benötigte Teile für den Umbau

  • 1x 3C2 837 114 D ZNX -> Türbetätigung Beifahrerseite
  • 1x 1K0 972 704 G -> Steckergehäuse
  • 4x 000 979 009 E -> Einzelleitung 0,5
  • 1x 000 979 950 Textilklebeband, schwarz
  • ca. 2 m Kabel 0,5

Pin Belegung der Schalter ab MJ 2007

  • PIN 1 Stecker -> Pin 19 Türsteuergerät (falls belegt, mit auf's vorhandene Kabel klemmen)
  • PIN 2 Stecker -> Pin 24 Türsteuergerät
  • PIN 3 Stecker -> Pin 1 Türsteuergerät
  • PIN 4 Stecker -> Pin 32 Türsteuergerät

Die Pin-Nummern am Stecker des Türsteuergeräts stehen auf dem äußeren Steckergehäuse, nicht auf dem inneren Stecker. Ich habe mir fast einen Wolf gesucht ;-)
