| Pin |
Belegung |

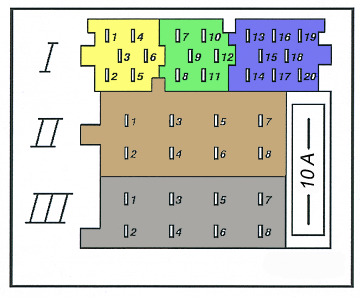

Kammer I
|
| Teil 1 (gelb) |
| 1 |
Line Out, hinten links |
| 2 |
Line Out, hinten rechts |
| 3 |
Line Out, Masse |
| 4 |
Line Out, vorne links |
| 5 |
Line Out, vorne rechts |
| 6 |
geschaltetes Plus für Soundverstärker |
| Teil 2 (grün) |
| 7 |
Telefon-Eingangssignal + |
| 8 |
Zweitdisplay, CLOCK |
| 9 |
Zweitdisplay, DATA |
| 10 |
Zweitdisplay, ENA |
| 11 |
Fernbedienung |
| 12 |
Telefon-Eingangssignal - |
| Teil 3 (blau) |
| 13 |
CD-Wechsler, DATA IN |
| 14 |
CD-Wechsler, DATA OUT |
| 15 |
CD-Wechsler, CLOCK |
| 16 |
CD-Wechsler, Spannung + |
| 17 |
CD-Wechsler, Steuersignal |
| 18 |
CD-Wechsler, Masse linker/rechter Kanal |
| 19 |
CD-Wechsler, linker Kanal |
| 20 |
CD-Wechsler, rechter Kanal |
Kammer II
|
| 1 |
Lautsprecher, hinten rechts + |
| 2 |
Lautsprecher, hinten rechts - |
| 3 |
Lautsprecher, vorne rechts + |
| 4 |
Lautsprecher, vorne rechts - |
| 5 |
Lautsprecher, vorne links + |
| 6 |
Lautsprecher, vorne links - |
| 7 |
Lautsprecher, hinten links + |
| 8 |
Lautsprecher, hinten links - |
Kammer III
|
| 1 |
GALA (blau/weiß) |
| 2 |
Mute für Telefonbetrieb |
| 3 |
Eigendiagnose (grau/weiß) |
| 4 |
Ein/Aus über Zündschloß (rot/gelb) |
| 5 |
Steuersignal Diebstahlsicherung (rot/weiß) |
| 6 |
Beleuchtung (blau/grau) |
| 7 |
Batterie + (rot/weiß) |
| 8 |
Batterie - (braun) |
Steckerbelegung CD-Wechsler
| Pin |
Belegung |
| T12/1 |
DATA OUT |
| T12/2 |
CLOCK |
| T12/3 |
Masse |
| T12/4 |
DATA IN |
| T12/5 |
Not Connected |
| T12/6 |
Spannung + |
| T12/7 |
rechter Kanal |
| T12/8 |
Steuersignal |
| T12/9 |
Masse linker/rechter Kanal |
| T12/10 |
linker Kanal |
| T12/11 |
Not Connected |
| T12/12 |
Not Connected |
|
